一、概述

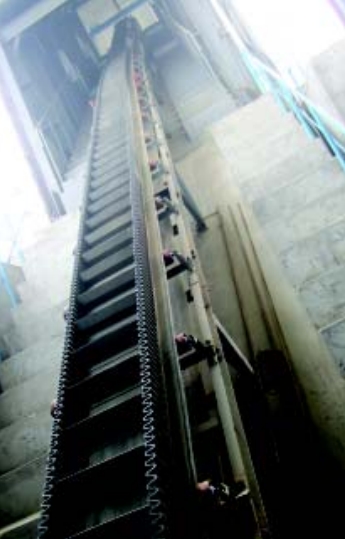

該系列產品主要用于散狀物料的大傾角連續輸送,采用具有波狀擋邊和橫隔板的輸送帶。輸送傾角為O-90°( 70°以下好）其特點為:用一臺設備在狹小的空間可完成水平傾斜輸送，具有通用帶式輸送機水平或小傾角輸送可靠性高、節能和斗式提升機提升物料可靠經濟的優點。本系列產品廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門，在環境溫度為-19℃—+40℃范圍內輸送堆積密度為0.5—2.5t/m3的各種散裝物料,對于輸送有特殊要求的物料，如耐高溫或具有酸、堿性、油類物質、有機溶劑等成分的物料，須在訂貨時提出，采用相應材料的特殊擋邊輸送帶。

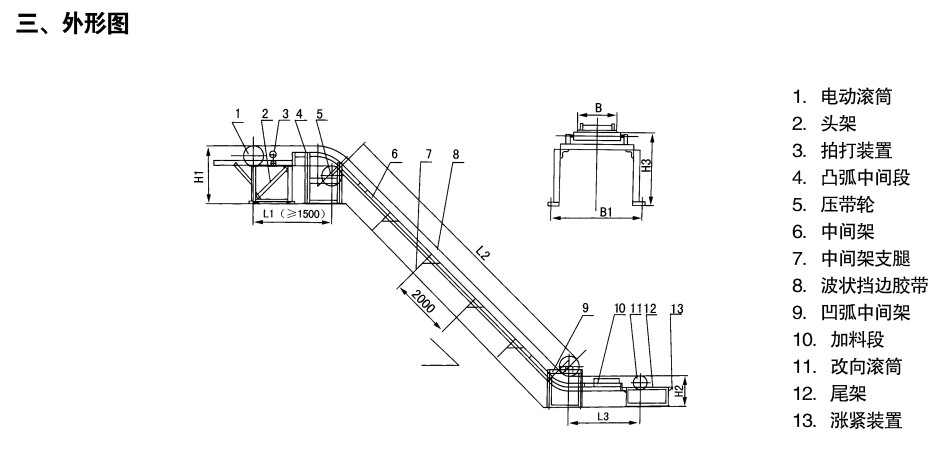

四、選型

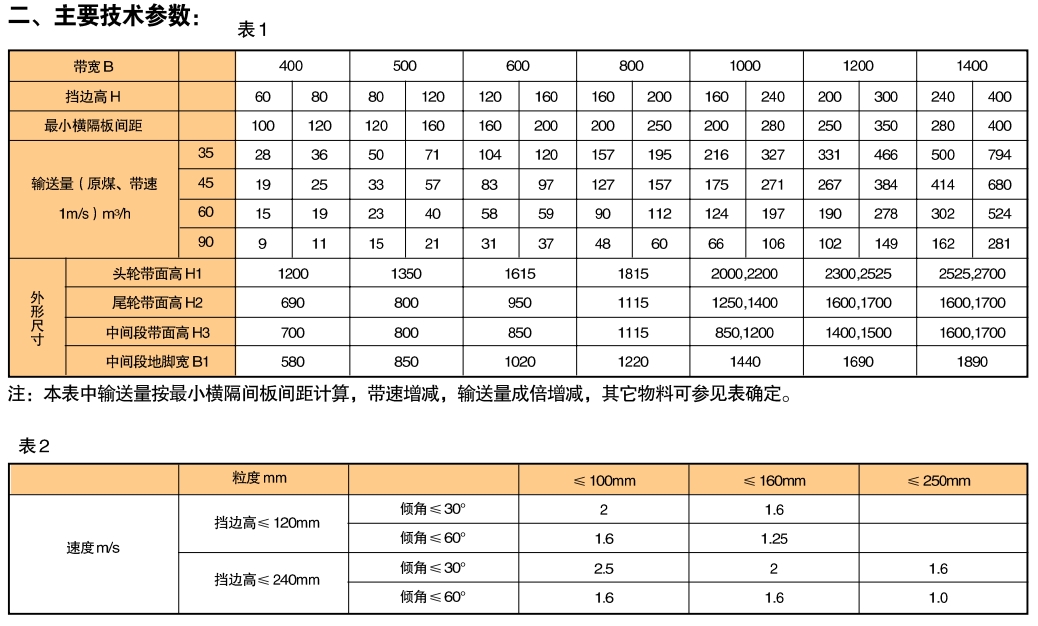

根據輸送物料特性、傾角及輸送量的大小，參照表1及表2，確定輸送機的帶寬，擋邊高及帶速大小。其中:

(1)擋邊輸送帶分常溫(-20 ~50℃)、耐熱(120℃以下)、耐高溫(180℃以下)及耐酸耐堿耐油等幾種。

(2)輸送大塊物料時，擋邊應選用偏高的;也可不增大帶寬和擋邊，用提高帶速(1.25m's、1.6m's、2m/s)的辦法提高輸送量。

(3)輸送高度大70m，粒度應小于擋邊高30~ 40mm。

(4)上托幌間距一般為1.2 m，下托輯間距一般為1.2m，傾角大于60°時為2.4 m，防跑偏擋輾間距為3~6m。L3標準為2200mm，小1500mm。

使用說明:

1、本表僅適于初步簡易選型，選型結果應按計算結果確定。

2、本表中數據按膠帶線速度V=1 m/s，橫隔板間距ts=0.25m，物料容量Y=1 t/m3，提升高度H=10m為假定條件計算，如條件不同應適當換算。

3、選型舉例

己知:輸送物料為煤，容量Y=0.8t/m3,物料粒度A≤40mm，輸送傾角β=45°，輸送量Q=85th,輸送高度15m,求所需帶寬和帶速以及電機功率。求得膠帶機輸送量應為85th ÷ 0.8t/m=106.25m9/h，然后在表中45°傾角列中查到B=800，H=160的輸送量96.6m3h為接近，再將線速度改為1.25m/s，則膠帶輸送量成為96.6m3/h x 1.25=120.75m3/h，即可滿足使用要求。相應所需功率為4.59k w x 15m ÷ 10m x 1.25=8.6kw，可選電機功率11kw,

4、橫隔板形式根據輸送機傾角大小選定:

18°<β≤40°T型,40°
